فصل ۱: آشنایی با فراسطوح و مفاهیم پایه

پرسش محوری: یک مرز نقش‌دار چگونه موج را تغییر می‌دهد و چه شاهدی نشان می‌دهد واقعاً چه کرده است؟

موج تختی را بر سطح نازک نقش‌دار بتابانید. بخشی از توان بازمی‌گردد و بخشی عبور می‌کند؛ میدان‌های خروجی ممکن است فاز، جهت یا قطبش متفاوتی داشته باشند. در طراحی باید تغییر مطلوب و روش سنجش موفقیت را تعیین کنیم. تصویر چشمگیر میدان یا نمودار فاز، به‌تنهایی پاسخ کامل نیست.

این فصل زبان محاسباتی دوره را معرفی می‌کند: از هندسه و شهود موج شروع و با مدل ورقهٔ ایده‌آل، دامنه، فاز، تداخل و بقا را بررسی می‌کنیم. مثال‌ها، آزمایشگاه نخست و دفترچهٔ اجراشده این مفاهیم را به پیش‌بینی قابل‌بررسی و ویرایش تبدیل می‌کنند.

۱.۱ هدف‌های یادگیری و آمادگی¶

پس از این فصل باید بتوانید:

1. فراسطح را مرز ساختاریافتهٔ پراکندگی الکترومغناطیسی توصیف کنید.

2. عنصر، دورهٔ اولیه، ابرسلول و دهانهٔ متناهی را تشخیص دهید.

3. ضریب پاسخ مختلط را بخوانید و دامنه، فاز و توان را جدا کنید.

4. سهم پاسخ‌های الکتریکی و مغناطیسی در تداخل جهت‌دار را توضیح دهید.

5. فرض‌های مدل ورقه، سلول موضعی و تمام‌موج را بیان کنید.

6. مسئلهٔ طراحی را با هدف سنجش‌پذیر، قید و راستی‌آزمایی تعریف کنید.

آشنایی با موج سینوسی، عدد مختلط، میدان الکترومغناطیسی و بقای انرژی مفید است. تجربهٔ پایتون به ویرایش دفترچه کمک می‌کند، ولی مرورگر نصب نمی‌خواهد. فصل ۲ شرایط مرزی، بهنجارسازی، قطبش و مدل ورقه را منظم‌تر توسعه می‌دهد.

۱.۲ فراسطح چیست؟¶

فراسطح، مرز یا آرایه‌ای با ساختار جانبی طراحی‌شده برای پاسخ الکترومغناطیسی مشخص است. بلوک‌های سازندهٔ تکراری یا متغیر آن را متااتم می‌نامیم؛ ساختار مهندسی‌اند، نه اتم واقعی. رسانای چاپی مایکروویوی، روزنه، ریج دی‌الکتریک و نانوستون نوری نمونه‌اند.

بسیاری از پیاده‌سازی‌ها ویژگی جانبی زیرطول‌موجی و ضخامتی کم‌تر از عنصر متعارف شکل‌دهندهٔ جبهه‌موج دارند. اما هیچ آستانهٔ جهانی برای ضخامت یا گام وجود ندارد که به‌تنهایی مدل فراسطح مفیدی را تضمین کند. در برخی ساختارهای دی‌الکتریک، انتشار در ارتفاع قابل‌توجه است؛ توالی متغیر نیز ممکن است دوره‌ای بسیار بزرگ‌تر از فاصلهٔ عناصر داشته باشد.

پاسخ به هندسه، ماده، روشن‌سازی و برهم‌کنش عناصر وابسته است. معمولاً یک پارامتر هندسی، تبدیل مختلط دلخواه را برای تمام طول موج‌ها، زاویه‌ها و قطبش‌ها تعیین نمی‌کند.

این دیدگاه‌ها هم‌پوشانی دارند. فراسطح تناوبی از همان فیزیک کانال‌های توری پیروی می‌کند؛ نام فراسطح، پراش ناخواسته، کوپل یا اتلاف را حذف نمی‌کند. مرور اپتیک تخت Yu و Capasso زمینهٔ مرز مهندسی‌شده و کنترل جبهه‌موج را شرح می‌دهد.

سطوح انتخابگر فرکانس، آرایه‌های عبوری و بازتابی مایکروویوی بخشی از پیشینهٔ مهندسی اپتیک تخت‌اند. تغییر باند کاری، ماده، ساخت، اتلاف، پاشندگی و اندازه‌گیری را تغییر می‌دهد؛ مقیاس کردن هندسه لزوماً عملکرد را حفظ نمی‌کند. مرور بالا این سنت‌ها را مرتبط می‌کند و انتقال بدون تغییر یک طراحی را ادعا نمی‌کند.

سطح غیرفعال الزاماً بی‌اتلاف نیست. تنظیم‌پذیری یعنی تغییر حالت با کنترل خارجی؛ به‌تنهایی تقویت الکترومغناطیسی یا عدم‌تقابل را ثابت نمی‌کند. ضریب اسکالر یک کانال قطبش انتخابی را توصیف می‌کند؛ تبدیل قطبش عمومی به چند مؤلفهٔ کوپل‌شده نیاز دارد. Arbabi و همکاران کنترل فاز و قطبش را برای بستری مشخص از ستون دی‌الکتریک نشان داده‌اند؛ نتایج آن‌ها پیش‌بینی مدل اسکالر ما نیست.

۱.۳ پیش از انتخاب مدل، مقیاس‌ها را بشناسید¶

برای طول موج خلأ $\lambda_0$، ضریب شکست حقیقی مثبت $n$ و فرکانس $f$:

ابعاد را با طول موج محیط مرتبط مقایسه کنید، نه فقط $\lambda_0$. زاویه و قطبش تابش نیز مسئلهٔ پراکندگی را تغییر می‌دهند.

• عنصر: یک بلوک انتخابی با ابعادی مانند عرض و ارتفاع.

• گام: فاصلهٔ جایگاه عناصر مجاور.

• دورهٔ اولیه: کوچک‌ترین انتقالی که کل الگوی ماده را بازمی‌گرداند.

• ابرسلول: توالی محاسباتی یا فیزیکی چند جایگاه، احتمالاً با عناصر متفاوت.

• دهانه: گسترهٔ متناهی ساخته‌شده یا روشن‌شده که لبه‌های آن بر میدان خروجی اثر می‌گذارد.

شش جایگاه متفاوت با فاصلهٔ $0.65\,\mu\mathrm m$، توالی تکراری با دورهٔ $3.90\,\mu\mathrm m$ می‌سازند؛ شش عنصر یکسان می‌توانند دورهٔ اولیهٔ کوچک‌تر $0.65\,\mu\mathrm m$ را حفظ کنند. نام‌گذاری کانال ابرسلول با دامنهٔ واقعی آن یکی نیست. فصل ۴ کانال‌ها را استخراج و فصل ۵ هر دو توالی را تمام‌موج بررسی می‌کند.

گام زیرطول‌موجی به‌تنهایی تک‌مرتبه‌ای بودن ابرسلول متغیر یا مستقل بودن هر سلول از همسایه را تضمین نمی‌کند.

۱.۴ عدد مختلط فقط فاز نیست¶

قرارداد فازور ما:

اندازهٔ $A$ و فاز $\phi$ میدان را نسبت به مرجع توصیف می‌کنند. ضریب بازتاب یا عبور، نسبت مختلط دامنهٔ خروجی به دامنهٔ فرودی انتخابی است؛ فاز آن به محل صفحات مرجع نیز وابسته است.

برای $t=0.8e^{i\pi/2}$، دامنه ۰٫۸ و فاز $90^\circ$ است. در محیط‌های هم‌امپدانس و تابش عمودی، $T=|t|^2=0.64$. برای امپدانس متفاوت یا تابش مایل، عوامل صحیح شار لازم‌اند؛ فصل ۲ آن‌ها را استخراج می‌کند. مدل فعلی عمداً امپدانس‌های بیرونی را برابر نگه می‌دارد.

در $t=0$ فاز تعریف نشده است. نزدیک دامنهٔ صفر، فاز ممکن است عددی ناپایدار و برای طراحی موج عبوری بی‌معنا باشد. کنار هر نمودار فاز، دامنه یا توان و آستانهٔ معتبر دانستن فاز را ثبت کنید.

فاز پیچیده‌شده روی دایره است: فاصلهٔ دایروی $179^\circ$ و $-179^\circ$ برابر $2^\circ$ است، نه $358^\circ$. بازکردن فاز، شاخهٔ پیوستهٔ جاروب را دنبال می‌کند و همچنان به دامنهٔ ناصفر معنادار و نمونه‌برداری کافی نیاز دارد.

۱.۵ پاسخ و تداخل عناصر¶

میدان فرودی در ساختار بار، جریان و قطبش ایجاد می‌کند. پاسخ شبیه دوقطبی الکتریکی به جدایی نوسانی بار مربوط است؛ پاسخ شبیه دوقطبی مغناطیسی می‌تواند از جریان گردشی یا الگوی جریان جابه‌جایی ناشی شود و به مادهٔ ذاتاً مغناطیسی در فرکانس کار نیاز ندارد.

میدان‌های حاصل با هم و با موج فرودی تداخل می‌کنند. سهم‌های مناسب الکتریکی و مغناطیسی می‌توانند در یک جهت خنثی و در جهت دیگر تقویت شوند. پژوهش Decker و همکاران دربارهٔ سطح هویگنس دی‌الکتریک این ایده را برای ساختار مشخص توسعه می‌دهد. بازتولید عملکرد مقاله به هندسه، ماده، تابش و شواهد عددی یا تجربی همان کار نیاز دارد.

این سازوکارها می‌توانند هم‌زمان حضور داشته باشند. کتابخانهٔ سلول‌های تکراری یکسان، محیط تکراری را در خود دارد. کنار هم گذاشتن سلول‌های متفاوت، محیط را عوض و آزمون تازه‌ای لازم می‌کند. فصل ۳ کتابخانه می‌سازد و فصل ۵ پیش‌بینی موضعی را با ساختار تکراری کامل مقایسه می‌کند.

۱.۶ یک مدل تحلیلی روشن¶

برای جدا کردن استدلال پاسخ از هندسه و تنظیم حل‌گر، ورقهٔ دو‌درگاهی تعریف می‌کنیم. درگاه‌های ۱ و ۲ موج‌های آینه‌ای دو سمت در محیط هم‌امپدانس‌اند. برای پاسخ متقابل و متقارن آینه‌ای:

دامنه‌های فرودی $a_1,a_2$ و خروجی $b_1,b_2$ همگی در مرجع ورقهٔ ایده‌آل تعریف می‌شوند. تابش یک‌طرفه $a_1=1,a_2=0$ است. بی‌اتلاف بودن برای هر ورودی به $S^\dagger S=I$ نیاز دارد؛ این از کنترل تنها $|r|^2+|t|^2=1$ قوی‌تر است.

دو تابع کانال با اندازهٔ واحد $C_e$ و $C_m$ بگیرید:

مقادیر ویژهٔ زوج و فرد $S$ برابر $C_e$ و $-C_m$ هستند. حد شفاف $C_e=C_m=1$ می‌دهد $r=0,t=1$. برچسب‌های «الکتریکی‌مانند» و «مغناطیسی‌مانند» مختصات مؤثر این مدل آموزشی‌اند؛ مقدارشان گشتاور دوقطبی بازیابی‌شده نیست.

برای هر کانال، نسبت بی‌بُعد $u=f/f_0$ و شدت $a\geq0$ را انتخاب کنید:

برای $a>0$ عبارت گویا در تشدید متناهی می‌ماند. برای $a=0$، مقدار $C=1$ را صریحاً، حتی در $f=f_0$، تعریف می‌کنیم. با فرکانس حقیقی $|C|=1$ و ماتریس پراکندگی کامل یکانی است. دفترچه این جبر و یک رابطهٔ مستقل شنت صرفاً الکتریکی را عددی کنترل می‌کند.

مدل عمداً محدود است: عرض، ارتفاع، دادهٔ ماده، پراش، تبدیل قطبش یا جذب به آن نسبت داده نشده‌اند. هدف، دیدن تداخل و سازگاری فیزیکی پیش از افزودن هندسه است.

۱.۷ چهار حد را پیش‌بینی کنید¶

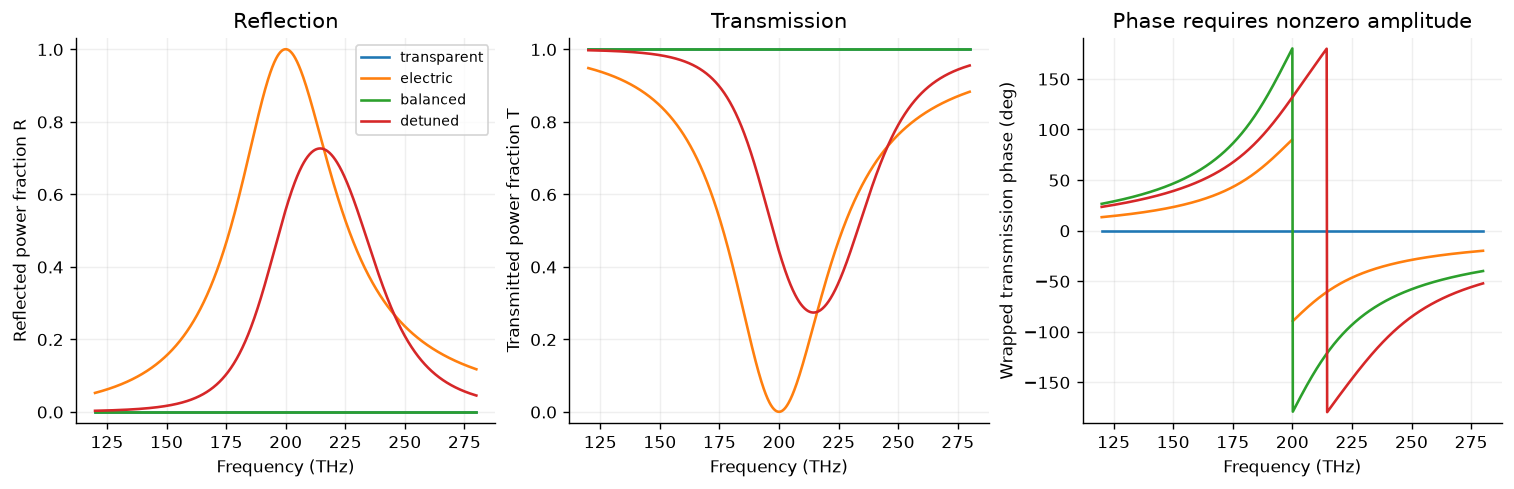

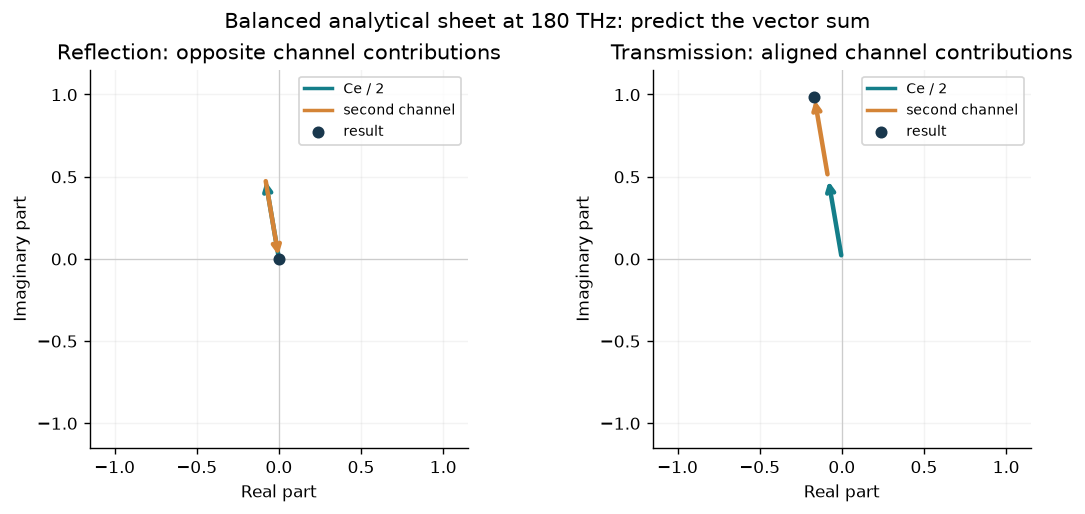

در $f=200\,\mathrm{THz}$، طول موج خلأ حدود $1.499\,\mu\mathrm m$ است. حالت فقط الکتریکی $r=-1,t=0$ و حالت متوازن $r=0,t=-1$ می‌دهد: بازتاب صفر و فاز عبور $180^\circ$ نسبت به مرجع شفاف.

تطبیق کانال‌ها در کل یک بازهٔ فرکانسی ایده‌آل‌سازی تحمیلی است. عبور واحد مدل، سطح هویگنس عملی بی‌اتلاف پهن‌باند یا هندسه‌ای با تمام فازهای مطلوب را ثابت نمی‌کند.

۱.۸ وابستگی فرکانسی و پهنای باند¶

پاسخ یک سطح در فرکانس‌های مختلف با دینامیک فیزیکی و ویژگی ماده پیوند دارد. انتخاب فاز تک‌فام، پاسخ مستقل دلخواه در سایر فرکانس‌ها تعیین نمی‌کند.

برای فاز عبور پیوستهٔ معنادار، تأخیر گروهی برابر است با

دفترچه دو کانال ایده‌آل متوازن را مقایسه می‌کند: تغییر فاز باریک‌تر، اوج تأخیر بزرگ‌تری دارد. این نمونه پاشندگی طیفی را با فرض عبور واحد نشان می‌دهد؛ فلزنس بی‌رنگ یا تأخیر گروهی مادهٔ بازیابی‌شده نیست. فصل ۵ مدل تمرکز را بررسی می‌کند؛ ادامهٔ پژوهش به پاشندگی موجه و بررسی هندسی وابسته به طول موج نیاز دارد.

۱.۹ شاهد متناسب با ادعا¶

پایان یافتن شبیه‌سازی همگرایی آن را ثابت نمی‌کند؛ بقای توان نیز به‌تنهایی دقت مدل را ثابت نمی‌کند. منبع و نسخه، پارامتر، قرارداد، کنترل عددی و محدودیت را ثبت کنید. فصل ۶ این عادت‌ها را منظم می‌کند؛ فصل‌های تمام‌موج موجود از همین حالا آن‌ها را اعمال می‌کنند.

در دو‌درگاه بی‌اتلاف ساده $R+T=1$. در ساختار دارای پراش یا تبدیل قطبش، پیش از نامیدن توان گم‌شده به جذب، تمام کانال‌های خروجی مرتبط را حساب کنید. زاویهٔ جمع‌آوری متناهی و قطبش اندازه‌گیری‌نشده نیز مهم‌اند.

کاربرد، مشاهده‌پذیر مشخص می‌خواهد: انحراف باریکه به توان مرتبهٔ هدف و پاسخ زاویه‌ای؛ عدسی به ناحیهٔ کانونی، مخرج توان، عرض و جمع‌آوری؛ قطبش به تبدیل و نشتی؛ و سطح مخابراتی به فرض روشن‌سازی و کانال سامانه نیاز دارد. گسترهٔ فاز زیاد به‌تنهایی سنجهٔ کامل عملکرد نیست.

۱.۱۰ نخستین پرسش طراحی خود را صورت‌بندی کنید¶

پیش از انتخاب حل‌گر یا مدل هوش مصنوعی، مشخصات آزمایش را بنویسید:

1. تحریک: طول موج یا فرکانس، محیط ورودی، زاویه، قطبش و باریکه یا دهانه.

2. هدف: میدان مختلط یا عملکرد سنجش‌پذیر مطلوب، با مخرج تعریف‌شده.

3. فضای طراحی: هندسه، ماده، حالت قابل تنظیم و قیدها.

4. مدل: ورقهٔ تحلیلی، کتابخانهٔ موضعی، ساختار تناوبی تمام‌موج یا قطعهٔ متناهی.

5. شواهد: حد، پالایش عددی، مقایسهٔ مستقل و عدم‌قطعیت مناسب مدل.

مثال قابل‌آزمون: «در تابش عمودی و طول موج مشخص، توالی دی‌الکتریک با بیشینهٔ توان عبوری مرتبهٔ +1 نسبت به توان ورودی را تحت قید عرض و شکاف انتخاب و پراکندگی همهٔ کانال‌ها و همگرایی را بررسی کنید.» عبارت «گسترهٔ فاز کامل با بازده زیاد» هنوز طول موج، هندسه، بهنجارسازی و معیار پذیرش می‌خواهد.

۱.۱۱ نقشهٔ دوره و تمرین¶

فصل ۲ موج، مرز، قطبش و توان؛ فصل ۳ دامنهٔ سلول واحد؛ فصل ۴ کانال تناوبی؛ و فصل ۵ سنتز و بررسی تبدیل جبهه‌موج را می‌سازند. فصل ۶ روش‌های عددی را توسعه می‌دهد. فصل‌های ۷ تا ۹ طرح سرفصل تنظیم، کاربرد و مسائل ماده و آزمایش را دارند؛ فصل ۱۰ گردش کار هوش مصنوعی با راستی‌آزمایی مستقل را بررسی می‌کند.

1. عنصر، سلول اولیه، ابرسلول و دهانهٔ یک سطح پیشنهادی را رسم کنید. هر بُعد را با کدام طول موج مقایسه می‌کنید؟

2. چرا فراسطح تناوبی می‌تواند توری پراش باشد؟ نمونه‌ای از تفاوت گام و دورهٔ کامل بدهید.

3. $t=1$، $t=-1$ و $t=0$ را مقایسه کنید. کدام توان یکسان و کدام فاز معنادار دارند؟

4. با دو پیکان مختلط، خنثی‌سازی بازتاب و جمع عبور در مدل متوازن را پیش‌بینی کنید.

5. مقادیر ویژهٔ ماتریس دو‌درگاهی را استخراج و حد شفاف را کنترل کنید.

6. برای زیرلایه، تابش مایل، جذب یا تبدیل قطبش کدام فرض‌ها می‌شکنند؟

7. در نقد بازده ادعاشده، مخرج، کانال‌های بررسی‌شده، فرض ماده و راستی‌آزمایی را تعیین کنید.

8. آزمایشی برای ارتباط مدل تحلیلی و هندسهٔ تمام‌موج پیشنهاد کنید، بدون فرض نگاشت پارامتر به هندسه.

با شش مثال و بررسی محاسباتی نخست ادامه دهید. مرورگر در زبانهٔ تازه باز می‌شود؛ ZIP شامل منبع، دفترچه، داده و کنترل است. سپس خودآزمایی، پروژه، معیار و واژه‌نامه را انجام دهید. راهنمای مثال‌ها با دادهٔ تمام‌موج ذخیره‌شدهٔ فصل ۳، تفاوت شواهد را پیش از فصل ۲ آشکار می‌کند.
